Rissfox Mini

Analyse von Rissbewegungen und Längenänderungen sowie Luftfeuchtigkeit und Lufttemperatur

Vollautomatische Aufzeichnung von Rissbewegungen, Längenänderungen, Lufttemperatur und Luftfeuchte dank hochauflösender Riss - Analyse - Sensorik sowie revolutionärer digitaler CMOSens® Technologie !

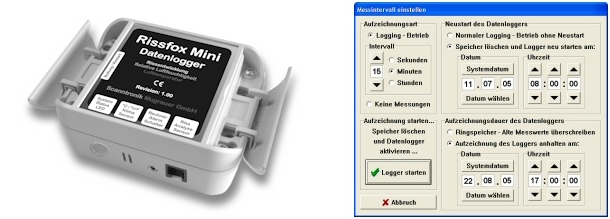

rissbewegungMit dem Rissfox Mini erhalten Sie einen der modernsten Miniatur-Datenlogger und Rissmonitore dieser Zeit.

In seinem kleinen schlag- und wasserfesten Gehäuse vereint er eine hochauflösende 12-Bit Riss-Analyse-Elektronik, einen Lufttemperatur- und Luftfeuchtesensor, einen RISC-Microcontroller, Speicher für bis zu 64000 Messwerte und eine Echtzeituhr zu einem enorm leistungsstarken Analysesystem. Der am System anschließbare, voll kalibrierte Riss-Sensor zeichnet sich besonders durch seine einfache Handhabung, die kleinen Abmessungen sowie seine hohe Präzision und Zuverlässigkeit aus.

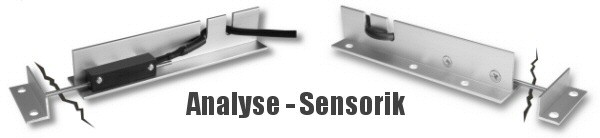

Nach der schnellen und unkomplizierten Montage des Analyse-Sensors über dem Riss startet das Messsystem entweder vollautomatisch die zuvor am PC programmierte Messaufgabe, oder wird über einen Magnet-Schalter berührungslos aktiviert. Der Datenlogger und Rissmonitor zeichnet daraufhin im frei einstellbaren Rhythmus die Messdaten der Sensoren auf. Durch die komplette mechanische Entkopplung des Analyse-Sensors vom L-Profil Anschlag, kann es zu keinerlei Verspannungen des Sensors kommen.

Dank der integrierten Hi-Speed Riss-Überwachnung können selbst kurzzeitigste Risserschütterungen sicher und präzise erkannt werden. Hierfür wird der Riss bis zu 100 mal pro Sekunde abgetastet und Extremwerte registriert.

rissbewegung

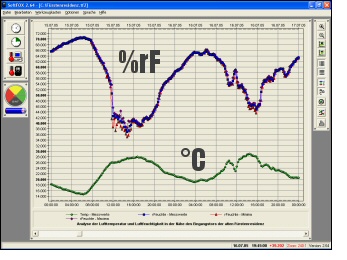

Zusammen mit den Klimasensoren stehen auf diese Weise bereits nach kurzer Zeit umfangreiche und aussagekräftige Messdaten zur Verfügung. Der voll kalibrierte intelligente CMOSens® Fühler für Temperatur und Feuchtigkeit zeichnet sich besonders durch seine optimierte Langzeitstabilität, seine hohe Präzision, Zuverlässigkeit und seine extrem schnelle Reaktionszeit von unter 3 Sekunden aus. Aufwendiges Nachkalibrieren entfällt, da der Sensor bei Bedarf einfach direkt vor Ort selbst ausgetauscht werden kann.

Die im Datenlogger integrierten handelsüblichen Mignon-AA-Batterien versorgen das System bis zu zwei Jahre mit Energie und sind jederzeit vom Anwender selbst austauschbar.

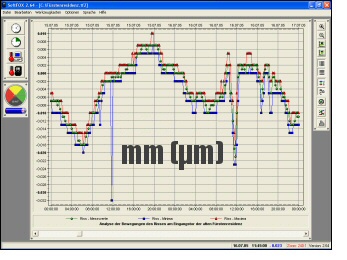

riss ¸berwachungDie Programmierung und Auswertung des Datenloggers erfolgt über die universelle Software - SoftFOX unter Microsoft Windows® 7, 8.1, 10, 11 oder neuer. Nachdem der Rissfox Mini mittels PC-Interface-Kabel mit dem Computer verbunden wurde, kann das System sofort ausgelesen oder konfiguriert werden. Die Software bietet zahlreiche allgemeine Funktionen wie etwa dynamische Projektverwaltung, grafische Datenanalyse, PC-gesteuerte Messreihen, Taupunktberechnung, Exportfunktion, Auto-Backup, flexibler Zoom u.v.m. riss ¸berwachungDaneben kann der Datenlogger und Rissmonitor selbst beliebig eingestellt werden. Hierfür stehen Funktionen wie etwa das Einstellen des Messintervalles (1 Sekunde bis 24 Stunden), frei programmierbarer vollautomatischer Start-Stopp-Betrieb oder Endlos-Speicherung, Alarmbedingung für SMS-Alarmsystem, akustischer Alarmgeber bzw. Telefonalarm, Min/Max-Überwachung zur lückenlosen Extremwerterfassung selbst bei großen Messintervallen, Konfiguration der Echtzeituhr, präziser Batterietest, digitale Seriennummer u.v.m. zur Verfügung.

Neben der Auswertung mit dem PC besteht die Möglichkeit ein Alarmsystem an den Datenlogger anzuschließen. So kann z.B. eine SMS-Nachricht bei Überschreitung einer genau definierten Rissbewegung abgeschickt werden. Andererseits ist auch eine telefonische Alarmierung bei Unter- bzw. Überschreitung einer definierten Lufttemperatur und/oder Luftfeuchte möglich. Der Anschluss eines akustischen Alarmgebers ist ebenfalls möglich.

rissbewegung

Das Anwendungsgebiet des Rissfox Mini ist nahezu unbegrenzt und reicht von der Bauwerksüberwachung, Schadensbegutachtung, Bauzustandsanalyse und Denkmalschutz bis hin zur vorbeugenden Instandhaltung, Forschung, Entwicklung, u.v.m.

rissbewegung

Als konsequente Ergänzung zu unserem erfolgreichen Riss - Analyse - Systeme Rissfox Mini erhalten Sie mit dem Rissfox Multisensor ein hoch flexibles Erweiterungsmodul für den Anschluss von bis zu vier zusätzlichen Riss - Sensoren an unseren Datenlogger.

Nutzen Sie die seit vielen Jahren bewährten und hochpräzisen Riss - Sensoren um zusammen mit dem Rissfox Mini nun an bis zu fünf Stellen gleichzeitig Rissbewegungen analysieren zu können. Kombiniert mit unserem Telemetrie-System Remotefox kann sogar die Bewegung von bis zu zehn Rissen, auch in großer Entfernung, überwacht werden.

rissbewegung

datenfernabfrageSie möchten die gesammelten Messwerte Ihrer Systeme nicht manuell vor Ort auslesen, sondern komfortabel direkt im Büro empfangen, verarbeiten und auswerten?

Mit dem Remotefox ist dies problemlos möglich! Sie erhalten ein enorm leistungsstarkes Telemetrie- und Alarm-System für die weltweit mobile und drahtlose Übertragung aller Ihrer Messdaten.

Schließen Sie einfach bis zu zwei Datenlogger-Systeme inklusive aller Erweiterungsmodule am Remotefox an. Die gesammelten Messdaten erhalten Sie automatisch in regelmäßigen Abständen als Anhang per E-Mail. Auf Ihrem PC angekommen, können Sie die Messdaten genauso auswerten, wie wenn Sie vor Ort wären.

Der Remotefox wird mittels normaler Batterien betrieben und kann unabhängig vom Stromnetz über mehrere Jahre Messwerte übertragen. Da die Daten per E-Mail versendet werden entstehen Ihnen keine Abonnement-/Subscription - Gebühren und auch keine SaaS - Gebühren!

rissbewegung

Als konsequente Weiterentwicklung unserer Systeme, bietet der "wassergeschützte" 10mm Riss-Sensor (Zusatzoption), neben unserer flexiblen Riss-Sensor Schutzabdeckung, eine nochmals gesteigerte Robustheit. Das wassergeschützte Sensor-Element wurde speziell auch für den temporären Einsatz unter Wasser entwickelt. Dafür wird jeder dieser hochwertigen Riss-Sensoren während der Produktion extra mehrere Tage lang in zwei Meter Wassertiefe überprüft.

Option Wasserschutz zum Riss-Sensor
Durch die massiv schützende Ummantelung des Sensor-Elements erhöht sich die Hysterese des Riss-Sensors nur minimal auf etwa +/- 50µm und die Sensor-Auflösung bleibt mit 2,5µm (bzw. 5,0µm beim Rissfox Multisensor) unverändert hoch! Somit eignet sich die Zusatzoption "Wasserschutz" zum 10mm Riss-Sensor besonders dort, wo mit sehr kritischen Umgebungsbedingungen gerechnet werden muss und unsere kostengünstige Schutzabdeckung nicht eingesetzt werden kann.

rissbewegung

Sollte der Messbereich unseres normalen 10mm Riss-Sensors einmal nicht ausreichen, so bieten wir mit unserem 75mm Riss-Sensor auch ein Sensor-Element mit deutlich größerem Messbereich an. Die folgende Abbildung zeigt den 75mm Riss-Sensor zusammen mit der optional erhältlichen Montage-Plattform und den zugehörigen Befestigungsklammern. Option Wasserschutz zum Riss-Sensor

Der 75mm Riss-Sensor kann sowohl am Rissfox Mini als auch am Rissfox Multisensor angeschlossen werden. Die am Rissfox Multisensor angeschlossenen Riss-Sensoren müssen lediglich alle vom gleichen Typ (10mm oder 75mm) sein.

rissbewegung

Im folgenden einige Beispiele bei denen der Rissfox Mini und Rissfox Multisensor inkl. 10mm Sensoren und Zubehör (wie etwa unser Remotefox - Datenfernübertragungssystem) bereits zum Einsatz kommt:

rissbewegung

Die folgende Auswahl an Referenzprojekten verdeutlicht nochmals die Vielfalt an Anwendungen:

rissbewegung rissbewegung rissbewegung

rissbewegung rissbewegung rissbewegung

Seit vielen Jahren sind die Kempen Krause Ingenieure als unabhängige Bausachverständige im Bereich des Monitorings aktiv und verfügen daher über Langzeiterfahrungen mit Riss- und Klimadatenmonitoring auch bei extremen Randbedingungen. Dabei liegt der Schwerpunkt auf der Konzepterstellung und Planung von Messaufgaben sowie den gutachtlichen Bewertungen der Messdaten bis hin zur Entwicklung von Konzepten für erforderliche bauliche Maßnahmen.

Die Kempen Krause Ingenieure beraten Sie auf Wunsch bei Ihren Messaufgaben und bieten Ihnen als unabhängiger Ingenieurdienstleister Komplettlösungen im Bereich Rissmonotoring an. Diese reichen je nach Bedarf von der Planung des Messaufgabe, der Installation der Messtechnik mit allem erforderlichen Zubehör, dem Betreiben und Überwachen der Messung, dem Auslesen der Daten, der Aufbereitung und Darstellung der Messdaten, der Deinstallation der Messgeräte bis hin zu den bausachverständigen Schlussfolgerungen für die Bestandssituation und ggf. notwendige Maßnahmen.

Weitere Informationen und Kontaktdetails finden Sie im folgenden Flyer „Monitoring“:

rissbewegung
rissbewegung

Kundenstimmen / "Unsere Kunden über uns":

"I write to express my gratitude for the outstanding support you have provided during the process of installing and reading out data from the Rissfox Mini / Multisensor combination we have employed to monitor four cracks in the façade of our small apartment house in central Oslo. We are now in the middle of data collection, and the equipment has been working flawlessly so far. It is just so much better than the traditional mechanical gauges, offering much more precise measurements with much less effort overall" - Lars Groth (Oslo, Norwegen)

"Scanntronik bietet einen überaus zuverlässigen und unkomplizierten Support an, der seines Gleichen sucht. Ohne Umstände wurde in unserem Fall sogar per Fernwartung und telefonischer Anleitung persönlich ein komplettes Rissfox-System konfiguriert! Es werden jegliche Fragen professionell und schnell beantwortet. Bravo!" - Nikolas F. (Deggendorf, Deutschland)

rissbewegung

Eigenschaften:

  • Speichert 16000 Messwerte (optional bis zu 64000), reicht je nach Intervall mehrere Jahre
  • Aufzeichnungsrhythmus von einer Sekunde bis 24 Stunden, per Software beliebig einstellbar
  • Frei programmierbarer vollautomatischer Start-Stopp-Betrieb oder Endlos-Speicherung
  • Quarzgenaue Echtzeit-Uhr und Echtzeit-Kalender integriert
  • Messbereich des Rissmonitors und Riss-Analyse-Sensors: 10mm (+/-5mm)
  • Erweiterter Messbereich des Riss-Sensors mit 75mm als Spezialvariante auf Anfrage erhältlich
  • Auflösung des 10mm Riss-Analyse-Sensors: 2,5µm (0,0025mm)
  • Auflösung des 75mm Riss-Analyse-Sensors: 18,5µm (0,0185mm)
  • Länge der Sensorzuleitung: 2m (optional auch mit längerem Sensorkabel bis 100m lieferbar)
  • Hi-Speed Rissüberwachung mit bis zu 100Hz programmierbar
  • Keinerlei mechanische Verspannung des Sensor dank kompletter Entkopplung vom Anschlag
  • Sensor-Nullung (Tara-Funktion) sowie Start des Systems über Aktiverungsmagneten möglich
  • Optional: Kombinierter Temperatur- und Luftfeuchtesensor (Klimasensoren) verfügbar
  • Optional: Spezielle Schutzabdeckung für den Witterungsschutz des 10mm Riss-Sensors
  • Optional: "Wasserschutz"-Zusatzoption für den 10mm Riss-Analyse-Sensor
  • Keinerlei Kalibrierung der Klimasensoren nötig
  • Messbereich des Lufttemperatursensors: - 20 °C bis 70 °C
  • Messbereich des Luftfeuchtesensors: 0 %rF bis 100 %rF (ohne Betauung)
  • Auflösung der beiden Klimasensoren: 0,1 °C bzw. %rF
  • Typische Genauigkeit des Lufttemperatursensors: < 0,4 °C bei 20 °C
  • Typische Genauigkeit des Luftfeuchtesensors: < 3,0 %rF zwischen 20 %rF und 80%rF
  • Optional: Klima-Sensor mit einer typischen Genauigkeit von < 1,5 %rF und < 0,1 °C
  • Hysterese des Luftfeuchtesensors bei einer Lufttemperatur von 25 °C: +/- 0,8 %rF
  • Wiederholungsgenauigkeit der beiden Klimasensoren: 0,1 °C bzw. %rF
  • Langzeitstabilität der beiden Klimasensoren: < 0,5%rF pro Jahr
  • Taupunktberechnung per Software möglich (auch für eine Schwelle ungleich 100 %rF)
  • Min/Max-Überwachung für eine lückenlose Erfassung von klimatischen Extremwerten
  • Sofort mit unserem Remotefox (Telemetrie-System und Datenfernübertragung) kombinierbar
  • Alarmausgang für z.B. SMS-Alarmsystem, akustischer Alarmgeber, Telefonalarm u.v.m.
  • Zahlreiche weitere externe Sensoren am Datenlogger anschließbar (z.B. 8 x Objekttemperatur)
  • Kalibrierzertifikate auf Anfrage erhältlich
  • Messdaten bleiben auch ohne Batterien im Speicher des Datenloggers erhalten
  • Stromversorgung über zwei handelsübliche Mignon-AA-Batterien.
  • Batterielebensdauer bis zu 2 Jahre (Konfigurationsabhängig). Batterien selbst austauschbar.
  • Schlag- und wasserfestes Datenlogger-Gehäuse.Wandmontage möglich (Schrauben verdeckt)
  • Maße des Datenloggers: 88 x 120 x 50 mm (HxBxT)
  • Maße des 10mm Riss-Sensors: 125 x 20 x 20 mm (HxBxT)
  • Maße des 75mm Riss-Sensors: 260 x 22 x 41 mm (HxBxT)
  • Maße des Anschlags zum Riss-Sensor: 30 x 15 x 15 mm (HxBxT)
Abhängig von der Speicherausstattung des Systems, den aktiven Sensoren sowie dem ausgewählten Messrhythmus, ergibt sich die maximal mögliche Messdauer. Im folgenden einige Beispiele:

Speicherausstattung
Aktive Sensoren
Messrhythmus
Messdauer
16000 Messwerte
Riss-Sensor
15 Minuten
167 Tage
16000 Messwerte
Riss-Sensor
Luftfeuchtigkeit
Lufttemperatur
15 Minuten
56 Tage
16000 Messwerte
Riss-Sensor
1 Stunde
667 Tage
16000 Messwerte
Riss-Sensor
Luftfeuchtigkeit
Lufttemperatur
1 Stunde
222 Tage
64000 Messwerte
Riss-Sensor
15 Minuten
667 Tage
64000 Messwerte
Riss-Sensor
Luftfeuchtigkeit
Lufttemperatur
15 Minuten
222 Tage

Informations - Datenblatt zum Rissfox Mini (Deutsch): PDF-Datei (806 kB) herunterladen

Informations - Datenblatt zum Rissfox Mini (Englisch): PDF-Datei (801 kB) herunterladen

Bedienungsanleitung zum Rissfox Mini: PDF-Datei (970 kB) herunterladen

Produkt Einzelpreis Menge Warenkorb
Rissfox Mini
Datenlogger inkl. 10mm Riss-, Lufttemperatur- und Luftfeuchte-Sensor sowie Datenspeicher für 16000 Messwerte (Kabel: 2m)
EUR 466.39 (zzgl. MwSt.)
EUR 555.00 (inkl. MwSt.)
Stück
Rissfox Mini
Datenlogger inkl. 10mm Riss-Sensor sowie Datenspeicher für 16000 Messwerte (Kabel: 2m)
EUR 415.97 (zzgl. MwSt.)
EUR 495.00 (inkl. MwSt.)
Stück
Rissfox Mini
Datenlogger inkl. 75mm Riss-, Lufttemperatur- und Luftfeuchte-Sensor sowie Datenspeicher für 16000 Messwerte (Kabel: 2m)
EUR 768.91 (zzgl. MwSt.)
EUR 915.00 (inkl. MwSt.)
Stück
Rissfox Mini
Datenlogger inkl. 75mm Riss-Sensor sowie Datenspeicher für 16000 Messwerte (Kabel: 2m)
EUR 718.49 (zzgl. MwSt.)
EUR 855.00 (inkl. MwSt.)
Stück
Rissfox Multisensor
4 x Kanal - Erweiterungsmodul
für den direkten Anschluss an
den Rissfox Mini - Datenlogger
EUR 575.63 (zzgl. MwSt.)
EUR 685.00 (inkl. MwSt.)
Stück
SoftFOX - Analysesoftware
für die detaillierte Datenanalyse. Inklusive USB Interfacekabel. Sprache: Deutsch und Englisch
EUR 71.43 (zzgl. MwSt.)
EUR 85.00 (inkl. MwSt.)
Stück
Speicher - Erweiterung 64000
Messwertespeicher für 64000 Datensätze
EUR 54.62 (zzgl. MwSt.)
EUR 65.00 (inkl. MwSt.)
Stück
Luftfeuchte - Schutzlackierung
für den Einsatz bei erhöhter Luftfeuchtigkeit wie zum Beispiel im geschützten Außenbereich
EUR 25.21 (zzgl. MwSt.)
EUR 30.00 (inkl. MwSt.)
Stück
Riss-Sensor - Schutzabdeckung
Spezielle Schutzabdeckung für den Witterungsschutz des 10mm Riss-Sensors inkl. 4 x Trocknungsmittel (Silica Gel) Kartuschen
EUR 33.61 (zzgl. MwSt.)
EUR 40.00 (inkl. MwSt.)
Stück
Wasserschutz-Zusatzoption
zum 10mm Riss-Analyse-Sensor.
Kein Riss-Sensor, nur Option!
EUR 189.08 (zzgl. MwSt.)
EUR 225.00 (inkl. MwSt.)
Stück
Universelle Montage-Plattform
für den 75mm Riss-Sensor inkl. Befestigungsklammern
EUR 42.02 (zzgl. MwSt.)
EUR 50.00 (inkl. MwSt.)
Stück
Riss-Sensor-Leitung 10m
Direkt montierte 10m Sensorleitung zwischen Datenlogger und Sensor
Kein Verlängerungskabel!
EUR 33.61 (zzgl. MwSt.)
EUR 40.00 (inkl. MwSt.)
Stück
Riss-Sensor-Leitung 20m
Direkt montierte 20m Sensorleitung zwischen Datenlogger und Sensor
Kein Verlängerungskabel!
EUR 50.42 (zzgl. MwSt.)
EUR 60.00 (inkl. MwSt.)
Stück
Erhöhte Sensorgenauigkeit
Typisch: 1,5%rF und 0,1°C
Next Generation
EUR 21.01 (zzgl. MwSt.)
EUR 25.00 (inkl. MwSt.)
Stück
Epoxy - Mauerwerksklebstoff
5 x Klebstoffpäckchen
EUR 12.61 (zzgl. MwSt.)
EUR 15.00 (inkl. MwSt.)
Stück
Weiteres Zubehör zum System:
Produkt Einzelpreis Menge Warenkorb
Kalibrierschein
pro Sensor bzw. Datenlogger.
Hinweis: Zusätzlich anfallende Justierkosten werden berechnet.
EUR 29.41 (zzgl. MwSt.)
EUR 35.00 (inkl. MwSt.)
Stück
Bereitschaftskoffer (Größe 4)
Maße: 410 x 272 x 113 mm
EUR 54.62 (zzgl. MwSt.)
EUR 65.00 (inkl. MwSt.)
Stück
Installationsbox (Größe 3)
Außenmaße: 400 x 500 x 175 mm
Innenmaße: 344 x 451 x 151 mm
inkl. Trocknungsbeutel (3er-Pack)
EUR 100.84 (zzgl. MwSt.)
EUR 120.00 (inkl. MwSt.)
Stück
Remotefox (DFÜ - System)
Zentrale für die mobile Datenfernübertragung sowie Alarmierung via eMail und SMS für ausgewählte Datenlogger
EUR 810.92 (zzgl. MwSt.)
EUR 965.00 (inkl. MwSt.)
Stück
SMS-Alarmsystem
SMS-Meldung bei Eintreten einer Alarmsituation
EUR 281.51 (zzgl. MwSt.)
EUR 335.00 (inkl. MwSt.)
Stück
Akustischer Alarmgeber
Akustisches Alarmierungssystem
EUR 54.62 (zzgl. MwSt.)
EUR 65.00 (inkl. MwSt.)
Stück
