Boden Analyse Sensor (Digital) +
Analoger Boden Sensor

Aufzeichnung, Überwachung und Analyse der Boden-Feuchtigkeit, Leitfähigkeit und Temperatur im Erdreich

Präzises Sensor-Element für die vollautomatische Bestimmung der Bodenfeuchte (VWC in Prozent bzw. dielektrische Permittivität), elektrischen Leitfähigkeit (uS/cm bzw. cS/m) und Temperatur (°C bzw. °F) im Erdboden oder anderen granularen Medien!

Bodenfeuchte, Leitfähigkeit und Temperatur im ErdreichMit dem "Boden Analyse Sensor" (Digital) und dem "Analogen Boden Sensor" (inklusive u.a. Bodenfeuchtesensor) erhalten Sie eines der modernsten Sensor-Elemente für die präzise Überwachung und Analyse der Feuchtigkeit, der elektrischen Leitfähigkeit und Temperatur im Erdboden und anderen granularen Medien.

Der komplett digitale "Boden Analyse Sensor" wurde als flexibler Universalsensor (Erweiterungselement) für den direkten Anschluss an unsere Datenlogger Systeme (z.B. Thermofox Universal, Universal HUB, Materialfox ,...) entwickelt. Er ermöglicht die einfache Analyse von granularen Medien wie z.B. Erdboden oder ähnliche Stoffe.

Der "Analoge Boden Sensor" verfügt über die gleichen Funktionen und Eigenschaften wie sein digitales Pendant. Darüber hinaus bietet er 3 x präzise und flexibel konfigurierbare analoge Signal-Ausgänge. Über diese kann der aktuelle Messwert einfach als Spannungssignal (0V - 2,5V) an andere Messsysteme, Steuerungs- und Regelungsanlagen, Datenlogger und vieles mehr weitergegeben werden.

Die Messsonde beider Sensor-Varianten verfügt über drei hochentwickelte Fühler-Elemente:

Der Feuchtegehalt des Bodens (VWC = Volumetric Water Content = Volumetrischer Wassergehalt in %) wird durch Messung der dielektrischen Permittivität / Dielektrizitätskonstante ε = 1 (Luft) bis ε = 80 (Wasser) ermittelt. Diese physikalische Eigenschaft des Bodens ändert sich stark abhängig vom jeweiligen Wassergehalt und ist weltweit als Standard für die Messung der Feuchtigkeit im Erdreich aber auch in anderen Stoffen anerkannt. Die Messung der dielektrischen Permittivität erfolgt im Bodenfeuchtesensor mittels kapazitiver Frequenzdomänen-Technologie (FDR) bei einer Frequenz von 80 MHz.

Aufbau des Boden Analyse Sensors

Aufbau des Analogen Boden Sensors

Diese hohe Frequenz wurde speziell ausgewählt um Einflüsse durch den Salzgehalt und die Struktur des zu untersuchenden Mediums zu reduzieren. Damit ist der Sensor sehr präzise auch für unterschiedliche Bodensorten geeignet. Die Umwandlung der Permittivität in volumetrischen Wassergehalt (VWC in %) erfolgt bei mineralischen Bodenarten vollautomatisch mittels der weitverbreiteten und validierten Topp-Gleichung direkt im Sensor. Auf Wunsch kann selbstverständlich auch eine eigene Kalibrierung durchgeführt werden. Hierfür bietet der Bodenfeuchtesensor Zugriff auf alle digitalen Rohdaten, was ihn noch flexibler macht.

Feuchtigkeit, elektrische Leitfähigkeit und Temperatur im BodenDie elektrische Leitfähigkeit des Bodens (Electrical Conductivity = EC, gemessen in uS/cm bzw. cS/m) wird mittels zweier hochwertiger und sehr robuster V4A-Edelstahl-Elektroden direkt am Sensor gemessen. Dabei ist ein zuverlässiger und fester Kontakt zwischen dem Messsubstrat und den Elektroden wichtig. Der Messbereich des Sensors liegt zwischen 0 und 20000 uS/cm (bzw. 0 und 200 cS/m) und ermöglicht so die Überwachung des Einflusses von z.B. Salzen oder Düngemitteln auf die Leitfähigkeit des Erdbodens. Auf Wunsch führt der Sensor zusätzlich eine vollautomatische Temperatur-Kompensation der gemessenen Leitfähigkeit durch. Dabei kann der Anwender zwischen den folgenden drei Optionen wählen: Entweder eine lineare Temperatur-Kompensation mittels einstellbarem Kompensations-Koeffizienten, eine speziell auf Bodenuntersuchungen abgestimmte Temperatur-Kompensation basierend auf den Empfehlungen des "US Salinity Handbook 60" oder keine Temperatur-Kompensation.

Als drittes Analyse-Element enthält der wasserdichte Boden Analyse Sensor und der Analoge Boden Sensor einen hochpräzisen NTC-Temperaturfühler für die exakte Bestimmung der Temperatur im Erdreich (gemessen in °C oder °F). Der Messbereich des Sensors liegt zwischen -30°C und +80°C mit einer Auflösung von 0,1°C. Der Sensor ist bereits vorkalibriert, wobei der Anwender flexiblen Zugriff auf den internen Justieroffset hat.

Der kompakte Boden Analyse Sensor und der Analoge Boden Sensor können jederzeit sehr leicht installiert werden. Das wasserfeste Sensor-Element wird hierfür einfach direkt und fest in den unbeeinflussten Erdboden gedrückt. Dies stellt einen guten Kontakt zwischen dem Sensor und dem Erdreich sicher und maximiert die Genauigkeit des Systems.

Ein in den Erdboden eingeführter Boden Analyse Sensor

Weitere Informationen zum "Boden Analyse Sensor" (Digital):

In vielen Fällen wird der Boden Analyse Sensor mit unserem komfortablen Datenlogger Thermofox Universal kombiniert. Sein großes und übersichtliches Display, Speicher für bis zu 64000 Messwerte, ein weiterer interner Temperaturfühler und zwei externe Temperatursensor-Eingänge für NTC-Thermistoren (Messbereich: -30°C bis +120°C, kabelgebundene Sensoren oder Funksensoren) sowie sein Universalsensor-Bus für zahlreiche Erweiterungen wie z.B. den Boden Analyse Sensor machen diesen Datenlogger ganz besonders vielseitig.

Abhängig vom jeweiligen Anwendungsfall kann der Boden Analyse Sensor entweder direkt als Einzelsensor an einen unserer flexiblen Datenlogger (z.B. Thermofox Universal) angeschlossen werden:

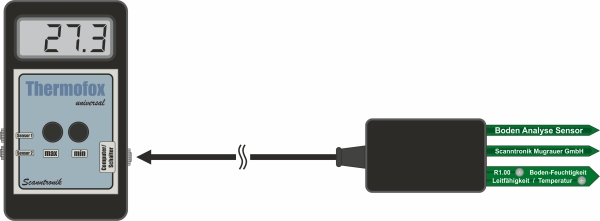

Ein Boden Analyse Sensor direkt am Thermofox Universal angeschlossen

Oder der Universal HUB ermöglicht alternativ die gleichzeitige Verarbeitung von bis zu vier Boden Analyse Sensoren mit einem unserer Datenlogger (z.B. Thermofox Universal):

Vier Boden Analyse Sensoren am Universal HUB angeschlossen

Möchten Sie das Boden Analyse Sensor - System (inkl. Bodenfeuchtesensor) und den damit verbundenen Datenlogger (z.B. Thermofox Universal) nicht manuell vor Ort auslesen, so können Sie das gesamte Messsystem auch ganz einfach mit unserem mobilen Remotefox - Datenfernübertragungssystem verbinden. Auf diese Weise erhalten Sie selbst viele hundert Kilometer entfernt vom Messort regelmäßig alle Messdaten via Mobilfunk, Internet und Email. Wie alle unsere Datenlogger arbeitet auch der Remotefox vollständig batteriebetrieben und benötigt keinerlei Zugang zum Stromnetz. Ein autonomer Einsatz, auch über viele Monate oder sogar Jahre hinweg, ist somit problemlos möglich!

Boden Analyse Sensor mit Remotefox Datenfernübertragung

Auf diese Weise können selbst sehr umfangreiche und örtlich verteilte Langzeitaufzeichnungen einfach und präzise durchgeführt werden.

Die Anwendungsfelder des Boden Analyse Sensors in Kombination mit unseren Datenlogger-Systemen sind nahezu grenzenlos und reichen von der Bewässerungsplanung, über den Einsatz in Gewächshäusern, der Prognose von Pflanzen-Krankheiten, Bodenbelüftung, bis hin zur Verwaltung von Düngemittel-Ausbringung, Phyto-Ökologie und vieles mehr...

Alarmierung mit dem Universal AlarmBenötigen Sie neben der Analyse und Aufzeichnung der Messwerte auch eine zuverlässige Alarmierung, so ist diese mit dem Boden Analyse Sensor ebenfalls kinderleicht möglich. Kombinieren Sie das System einfach mit unserem Universal Alarm. Dieses optionale Alarm-Modul kann beliebig konfiguriert werden und bietet einen äußerst flexiblen und unabhängigen Alarmausgang. Es stehen Alarmfunktionen für das Über- oder Unterschreiten eines Messwertes, aber auch für das Eintreten oder Verlassen eines Alarmbereichs zur Verfügung. Die frei programmierbare Alarmverzögerung rundet das Spektrum der Alarmfunktionen ab. Als Alarmsysteme stehen unter anderem unser SMS-Alarmsystem für das mobile Versenden von SMS-Alarmnachrichten an einen oder mehrere Empfänger, unser SMS-Power-Pack oder unser akustischer Alarmgeber bereit.

Die unabhängige Stromversorgung des Boden Analyse Sensors erfolgt über eine hochwertige, langlebige und jederzeit austauschbare handelsübliche 3,6V Lithium-Batterie die Teil des mitgelieferten Energie-/Setup-Moduls ist. Über dieses beiliegende Modul kann der Sensor auch beliebig konfiguriert werden. Abhängig vom eingestellten Mess-Rhythmus beträgt die Batterielebensdauer bis zu 2 Jahre.

Die Programmierung des Boden Analyse Sensors und des verwendeten Datenloggers (Logger-Typ abhängig vom Anwendungsfall) sowie die Daten-Auswertung erfolgen über die universelle Analyse-Software SoftFOX unter Microsoft Windows® XP, 7, 8, 10 oder 11. SoftFOX Analyse SoftwareNeuere Betriebssysteme werden selbstverständlich ebenfalls unterstützt. Nachdem der Sensor oder entsprechende Datenlogger mittels PC-Interface-Kabel mit dem Computer verbunden wurde, kann das System sofort konfiguriert oder ausgelesen werden. Die Software bietet zahlreiche allgemeine Funktionen wie etwa dynamische Projektverwaltung, grafische Datenanalyse, Hilfslinien, Kurven-Überlagerung unterschiedlicher Datenlogger, mathematische Kurvenberechnungen, statistische Kurvenanalyse, Export-Funktion, Auto-Backup, flexibler Zoom, u.v.m. Daneben kann der Boden Analyse Sensors sowie das eingesetzte Datenlogger-System selbst beliebig programmiert werden. Hierfür stehen Funktionen wie etwa das Einstellen des Mess-Rhythmus, Min/Max-Überwachung zur lückenlosen Extremwerterfassung selbst bei langsamer Aufzeichnung, Konfiguration der Echtzeituhr, Daten-Auslesung, Test des Speicherfüllstandes, digitale Seriennummer u.v.m. zur Verfügung.

Weitere Informationen zum "Analogen Boden Sensor":

Der Analoge Boden Sensor wird einfach über die beiden Anschlüsse VIN+ und GND mit einer Gleichspannung zwischen 3V DC und 12V DC versorgt. Schon etwa 1 Sekunde nach dem Anlegen der Versorgungsspannung stehen die Messwerte für die Bodenfeuchtigkeit (BF), die elektrische Leitfähigkeit des Bodens (EL) sowie die Bodentemperatur (TP) als analoges Spannungssignal an den drei Ausgängen Ax zur Verfügung. Der Messwert wird hierbei für jeden Kanal hochpräzise und proportional auf den Spannungsbereich zwischen 0V DC und 2,5V DC abgebildet. Die Aktualisierung der analogen Signalausgänge erfolgt standardmäßig alle 5 Sekunden (frei konfigurierbar).

Über den Anschluss DIGI kann auch digital (RS-232 / UART / USB / Universalbus) auf den Sensor zugegriffen werden. Nutzen Sie hierfür einfach unser optional erhältliches Energie-/Setup-Moduls. Auf diese Weise können Sie alle Einstellungen des Sensors anpassen und so etwa den Messrhythmus oder den Abbildungsbereich der Messwerte auf das analoge 0 - 2,5V Ausgangssignal sehr flexibel konfigurieren. Für alle Fragen zur Konfiguration des Analogen Boden Sensors steht Ihnen unser Support natürlich jederzeit gerne zur Verfügung.

Aufbau des Analogen Boden Sensors

Allgemeine Eigenschaften beider Sensor-Varianten:

  • Gleichzeitige Analyse der Bodenfeuchte, elektrischen Leitfähigkeit und Temperatur
  • Kapazitive Messung der Permittivität bei 80 MHz (Frequenzdomänen-Technologie = FDR)
  • Messvolumen für die lokale Bestimmung der Bodenfeuchtigkeit: ca. 750 mL (ca. 0,75 l)
  • Messung der Bodenfeuchte unempfindlich gegenüber Salzgehalt und Struktur des Erdbodens
  • Messung der elektrischen Leitfähigkeit mittels hochwertiger V4A-Edelstahl-Kontakte
  • Temperaturkompensation der Leitfähigkeit: Keine, Linear oder nach US Salinity Handbook 60
  • Beide Sensor-Varianten mittels universeller Analyse-Software SoftFOX frei konfigurierbar
  • Wasserdicht vergossenes, robustes Sensor-Element mit 5m (optional länger) Anschlusskabel

  • Messwerte für Bodenfeuchtigkeit: VWC [%] (Topp-Gleichung), Permittivität oder Rohdaten
  • Messwerte für Leitfähigkeit: EC [cS/m] mit / ohne Temperaturkompensation oder Rohdaten
  • Messwerte für Temperatur: Grad Celsius (°C) oder Grad Fahrenheit (°F)

  • Messbereich für die Bodenfeuchtigkeit (Permittivität): ε = 1 (Luft) bis ε = 80 (Wasser)
  • Messbereich für die Bodenfeuchtigkeit (Topp-Gleichung): VWC = 0 % bis VWC = 100 %
  • Messbereich für die elektrische Leitfähigkeit: EC = 0 bis 20000 µS/cm bzw. 0 bis 200 cS/m
  • Messbereich für die Temperatur: T = -30 °C bis +80 °C bzw. -22 °F bis +176 °F

  • Mittlere Auflösung der Bodenfeuchtigkeit (Permittivität): Δε = 0,1 von ε = 1 bis ε = 30
  • Mittlere Auflösung der Bodenfeuchtigkeit (Permittivität): Δε = 0,7 von ε = 30 bis ε = 80
  • Mittlere Auflösung der Bodenfeuchtigkeit (Topp): ΔVWC = 0,15% von VWC = 0 bis 50%
  • Mittlere Auflösung der Leitfähigkeit: ΔEC = 10 µS/cm von EC = 0 bis 5000 µS/cm
  • Mittlere Auflösung der Leitfähigkeit: ΔEC = 50 µS/cm von EC = 5000 bis 10000 µS/cm
  • Mittlere Auflösung der Temperatur: ΔT = 0,1 °C von -30 °C bis +80°C

  • Genauigkeit der Bodenfeuchtigkeit (Permittivität): ε = +/- 1 von ε = 1 bis ε = 40 (Erdboden)
  • Genauigkeit der Bodenfeuchtigkeit (Permittivität): +/- 15% von ε = 40 bis ε = 80
  • Genauigkeit der Bodenfeuchtigkeit (Topp): VWC = +/- 3% (Leitfähigkeit < 10000 µS/cm)
  • Genauigkeit der elektrischen Leitfähigkeit: EC = +/- 10% von EC = 0 bis 10000 µS/cm
  • Genauigkeit der Temperatur: T = +/- 1 °C von -30 °C bis +80°C
  • Spezifische Kalibrierung erhöht Genauigkeit für beliebige granulare Medien/Erde noch weiter

  • Maße der beiden Sensor-Varianten (ohne Anschlusskabel): 36 x 114 x 16 mm (HxBxT)
  • Gewicht der beiden Sensor-Varianten ohne bzw. mit Anschlusskabel: 50g bzw. 130g

Eigenschaften des Boden Analyse Sensors (Digital):

  • Direkt mit verschiedenen unserer Datenlogger einsetzbar (z.B. Thermofox Universal, HUB, ...)
  • Weitere Sensoren am verwendeten Datenlogger anschließbar (z.B. 2 x Objekttemperatur)
  • Sofort mit unserem Remotefox (Datenfernübertragungssystem) kombinierbar
  • Erweiterung des Messsystems um eine flexible Alarmfunktion mittels Universal Alarm
  • Unterschiedliche Alarmierungsmöglichkeiten SMS-Alarmsystem, akustischer Alarmgeber, ...
  • Messdaten werden im Datenspeicher des angeschlossenen Datenloggers (Zubehör) gespeichert
  • Gesammelte Messdaten bleiben auch ohne Batterien im Speicher des Datenloggers erhalten
  • Spannungsversorgung mittels 3,6V Standard-Lithium-Batterie (Größe: 1/2 AA - 1200mAh)
  • Batterielebensdauer bis zu 2 Jahre (Konfigurationsabhängig). Batterie selbst austauschbar

Eigenschaften des Analogen Boden Sensors:

  • 3 x Analoge Spannungsausgänge für Bodenfeuchte, Leitfähigkeit und Temperatur
  • Spannungsbereich der drei analogen Signal-Ausgänge (Ax): 0V DC - 2,5V DC
  • Abbildungsbereich der Messwerte auf die Ausgangssignale flexibel konfigurierbar
  • Aktualisierung der analogen Spannungsausgänge alle 5 Sekunden (frei konfigurierbar)
  • Analoges Ausgangssignal aller Sensoren bereits ca. 1 Sekunde nach Power-On verfügbar
  • Anschluss des Sensors mittels farbig codierten Signalleitungen mit Adernendhülsen
  • Spannungsversorgung des Analogen Boden Sensors (VIN+): 3V DC bis 12V DC
  • Mittlerer Strombedarf des Analogen Boden Sensors während des Betriebs: < 1 mA
Abhängig von der Speicherausstattung des verwendeten Datenloggers (z.B. Thermofox Universal), den aktiven Sensoren sowie dem ausgewählten Messrhythmus, ergibt sich beim Boden Analyse Sensor (Digital) die maximal mögliche Messdauer. Im Folgenden einige Beispiele:

Speicherausstattung
Aktive Sensoren
Messrhythmus
Messdauer
4000 Messwerte
Bodenfeuchtigkeit
Leitfähigkeit
Temperatur
1 Stunde
56 Tage
4000 Messwerte
Bodenfeuchtigkeit
Leitfähigkeit
Temperatur
2 Stunden
111 Tage
16000 Messwerte
Bodenfeuchtigkeit
Leitfähigkeit
Temperatur
1 Stunde
222 Tage
16000 Messwerte
Bodenfeuchtigkeit
Leitfähigkeit
Temperatur
2 Stunden
444 Tage
64000 Messwerte
2 x Bodenfeuchtigkeit
2 x Leitfähigkeit
2 x Temperatur
30 Minuten
222 Tage
64000 Messwerte
2 x Bodenfeuchtigkeit
2 x Leitfähigkeit
2 x Temperatur
1 Stunde
444 Tage
64000 Messwerte
4 x Bodenfeuchtigkeit
4 x Leitfähigkeit
4 x Temperatur
30 Minuten
111 Tage
64000 Messwerte
4 x Bodenfeuchtigkeit
4 x Leitfähigkeit
4 x Temperatur
1 Stunde
222 Tage

Datenblatt zum Boden Analyse Sensor und Analogen Boden Sensor: PDF-Datei herunterladen
Produkt Einzelpreis Menge Warenkorb
Boden Analyse Sensor (5,0m)
Digitaler Sensor zur Messung der Bodenfeuchtigkeit, Leitfähigkeit und Temperatur (Kabel: 5,0m) mit unseren Datenlogger-Systemen
EUR 231.09 (zzgl. MwSt.)
EUR 275.00 (inkl. MwSt.)
Stück
Analoger Boden Sensor (5,0m)
Analoger Sensor zur Messung der Bodenfeuchtigkeit, Leitfähigkeit und Temperatur (Kabel: 5,0m)
EUR 189.08 (zzgl. MwSt.)
EUR 225.00 (inkl. MwSt.)
Stück
Thermofox Universal
inkl. internem Temperatur-Sensor und Speicher für 4000 Messwerte
EUR 176.47 (zzgl. MwSt.)
EUR 210.00 (inkl. MwSt.)
Stück
Speicher - Erweiterung 16000
Messwertespeicher für 16000 Datensätze
EUR 25.21 (zzgl. MwSt.)
EUR 30.00 (inkl. MwSt.)
Stück
Speicher - Erweiterung 64000
Messwertespeicher für 64000 Datensätze
EUR 54.62 (zzgl. MwSt.)
EUR 65.00 (inkl. MwSt.)
Stück
Externer Temperatur-Sensor
Leitungslänge: 6,0m
EUR 29.41 (zzgl. MwSt.)
EUR 35.00 (inkl. MwSt.)
Stück
Externer Temperatur-Sensor
Leitungslänge: 15,0m
EUR 37.82 (zzgl. MwSt.)
EUR 45.00 (inkl. MwSt.)
Stück
Universal HUB (4-fach)
für unsere Thermo-Hygro- oder Boden Analyse Sensoren
EUR 84.03 (zzgl. MwSt.)
EUR 100.00 (inkl. MwSt.)
Stück
Luftfeuchte - Schutzlackierung
für den Einsatz bei erhöhter Luftfeuchtigkeit wie zum Beispiel im geschützten Außenbereich
EUR 21.01 (zzgl. MwSt.)
EUR 25.00 (inkl. MwSt.)
Stück
SoftFOX - Analysesoftware
für die detaillierte Datenanalyse. Inklusive USB Interfacekabel. Sprache: Deutsch und Englisch
EUR 71.43 (zzgl. MwSt.)
EUR 85.00 (inkl. MwSt.)
Stück
Weiteres Zubehör zum System:
Produkt Einzelpreis Menge Warenkorb
Installationsbox (Größe 3)
Außenmaße: 400 x 500 x 175 mm
Innenmaße: 344 x 451 x 151 mm
inkl. Trocknungsbeutel (3er-Pack)
EUR 100.84 (zzgl. MwSt.)
EUR 120.00 (inkl. MwSt.)
Stück

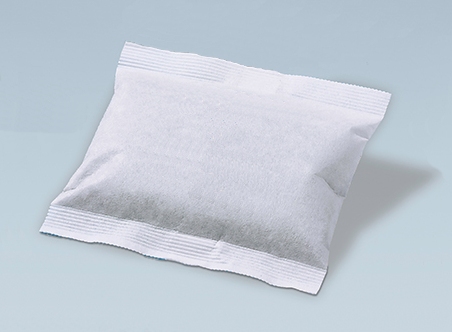

Trocknungsbeutel (3er-Pack)
